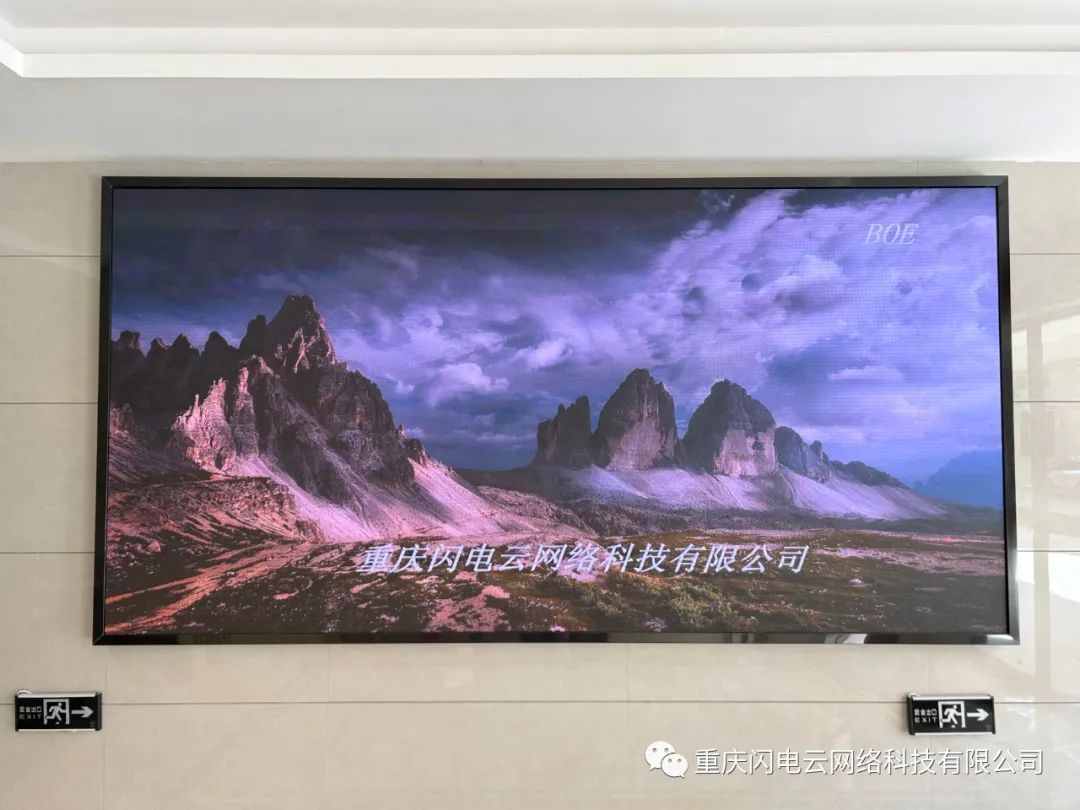

重庆某武装部室内全彩LED显示屏圆满完成!

11-15

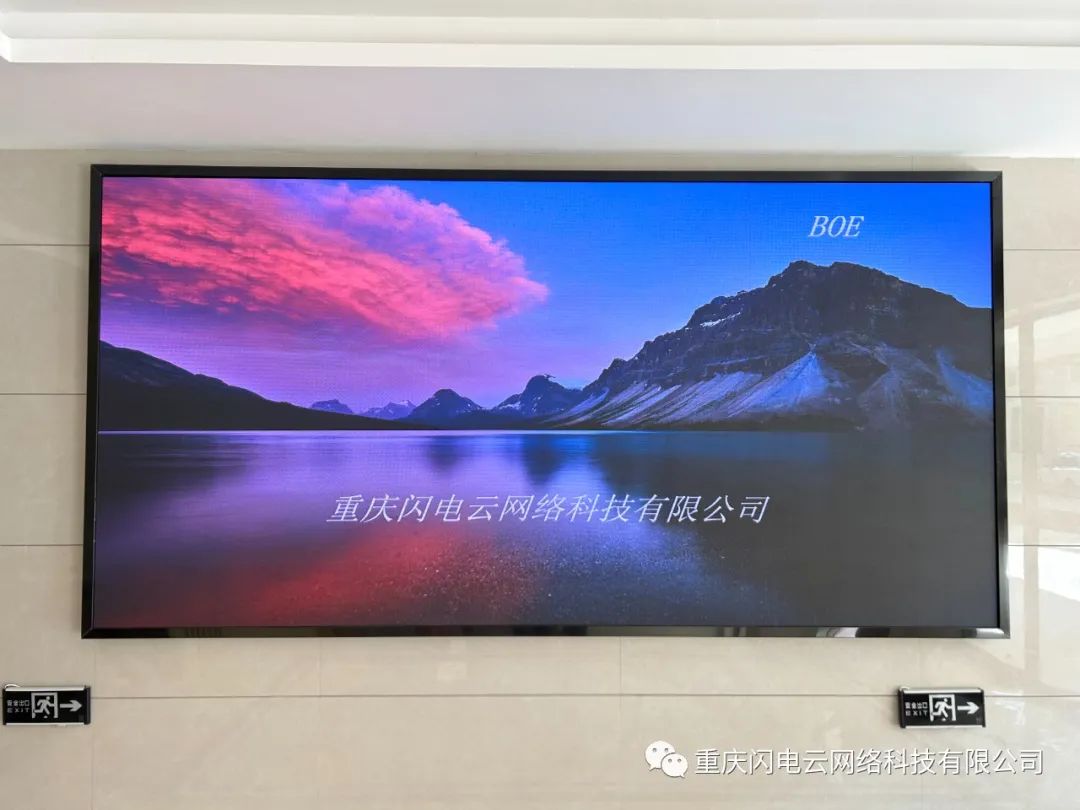

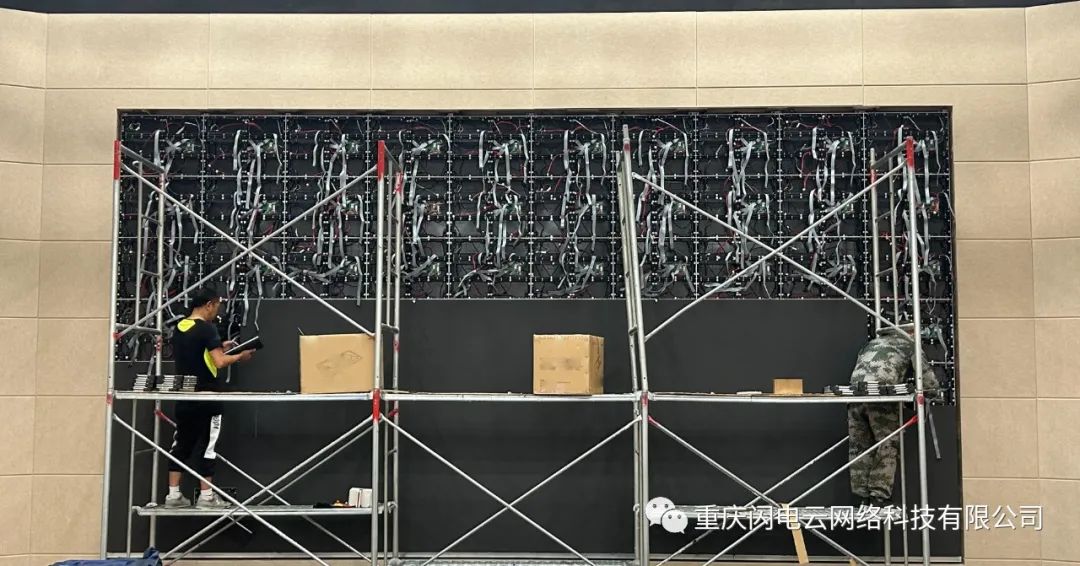

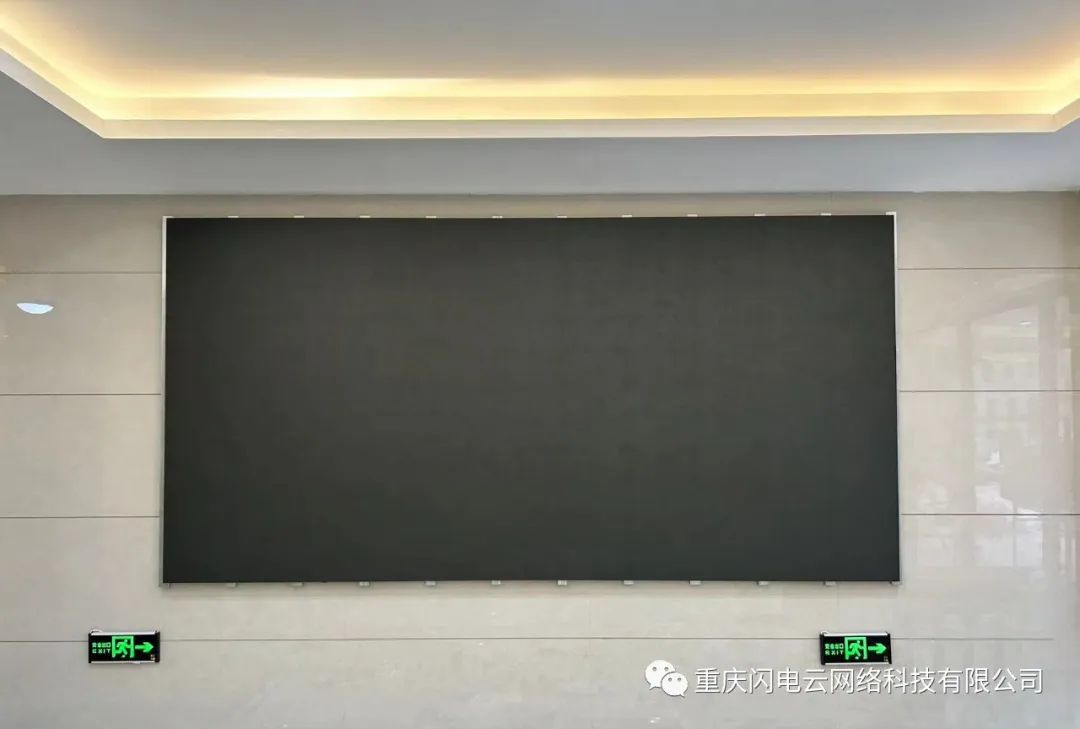

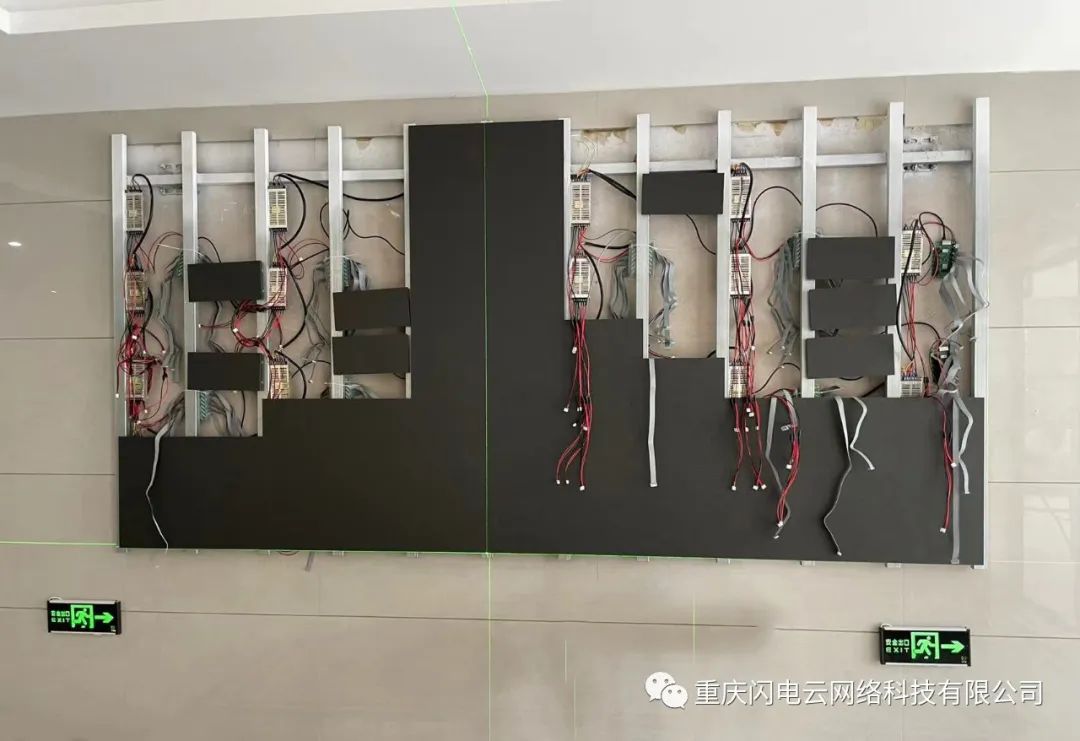

本项目分五块显示屏,共计约18平方米。

由一块BTQ018大屏和四块P4.75条幅屏组成。

640 (8).jpg

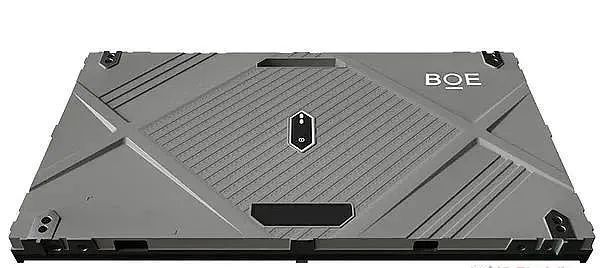

BTQ018

1.模组尺寸320*160mm

2.模组平整度:≤0.05mm

3. 产品采用无风扇静音设计并带PFC功能的开关电源,功率因素≥0.95电源效率≥90;

4. 智能除湿功能,长时间没有使用屏体,屏体可以通过屏体控制系统来实现除湿,即使屏体从10%到100%亮度逐步显示,达到排除LED灯内部湿气以保护LED灯;

5. 静电抗干扰:运行稳定,不受外界 各射频电磁场的干扰,符合GB/T 17626.2标准对设备静电放电抗扰度测试的要求

6. 像素点失控率 :≤ 1/100000,无连续失控点

640 (7).jpg

7. 模组智能存储:模组含智能存储电路,可以存储模组生产信息参数、运行参数等等,存储容量≥16KB

8. 波长与亮度误差 :LED的各色光的波长误差在±1.5nm之内,LED的各色光的亮度误差在5%之内

640 (6).jpg

9.色彩标准:灯珠色域满足16bit,281万亿色,支持BT.2020、DCI.P3、BT.709、SRGB等多种色域转换

10. 亮度≥800,亮度0-100%可调;

640 (5).jpg

11. 色温可调范围:2000k~15000k,并可自定义色温值。

12. 对比度 8000:1

13. 视角:水平视角≥170°,垂直视角≥170°

14. 刷新频率:≥3840HZ

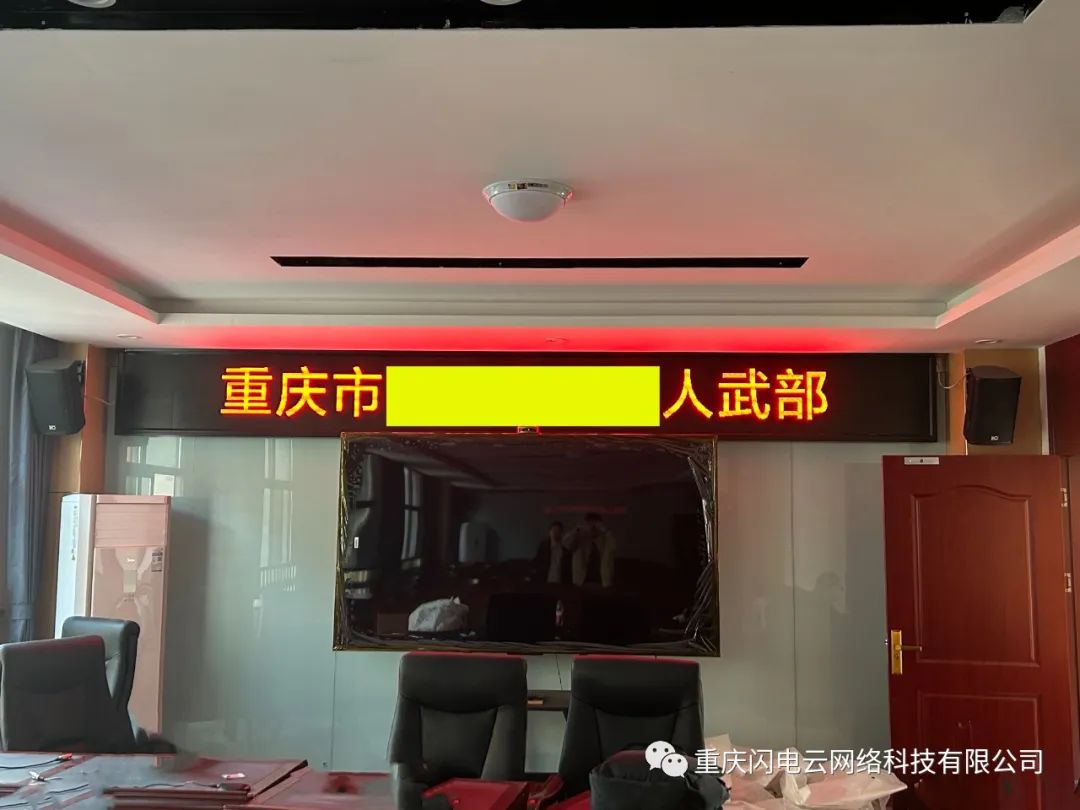

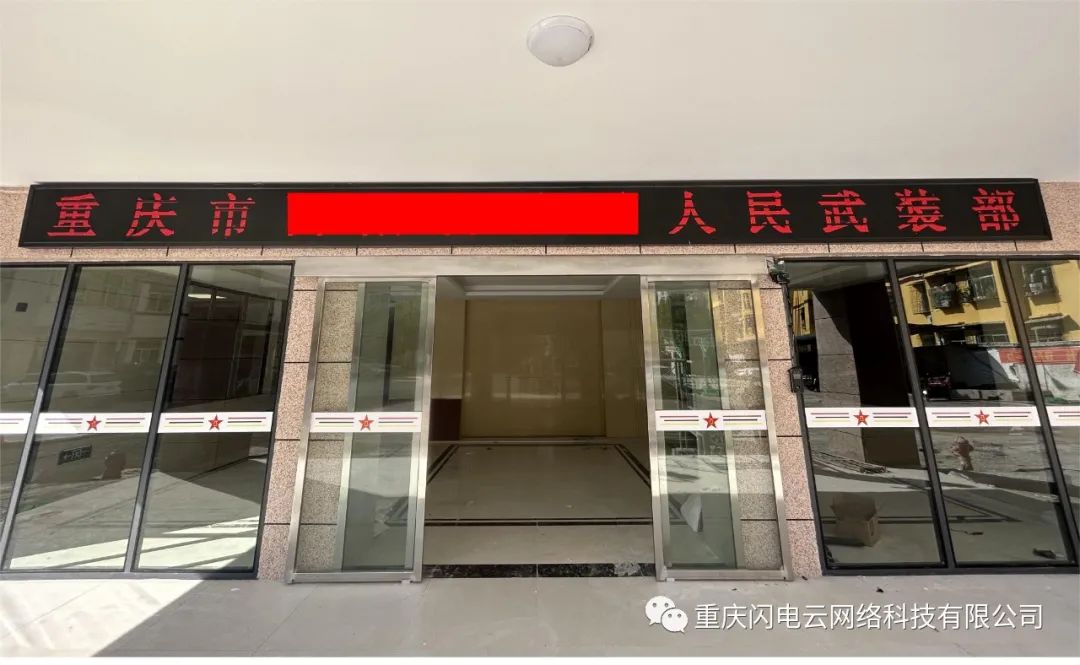

P4.75

640 (4).jpg

640 (3).jpg

1. 颜色:单色/双色

2. 灯珠直径:¢3.75

3. 点间距:4.75mm

4. 点密度:44320点/㎡

640 (2).jpg

640 (1).jpg

5. 模组分辨率:64点*32点

6. 模组尺寸:304mm*152mm

7. 驱动方式:1/16扫描


查看详情>>

点亮“视界”,呈现魅力

11-08

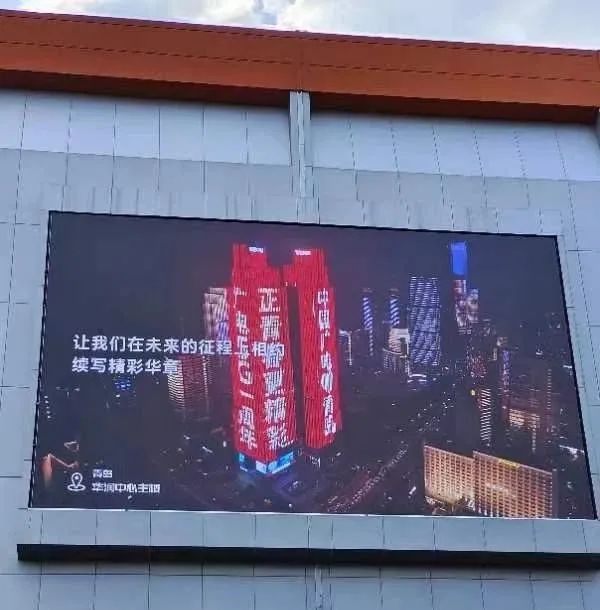

重庆某大厦户外显示屏

640 (9).jpg

本项目使用室外P6间距显示屏,共计123m2。

除显示屏外,还包括音箱、监控等

640 (8).jpg

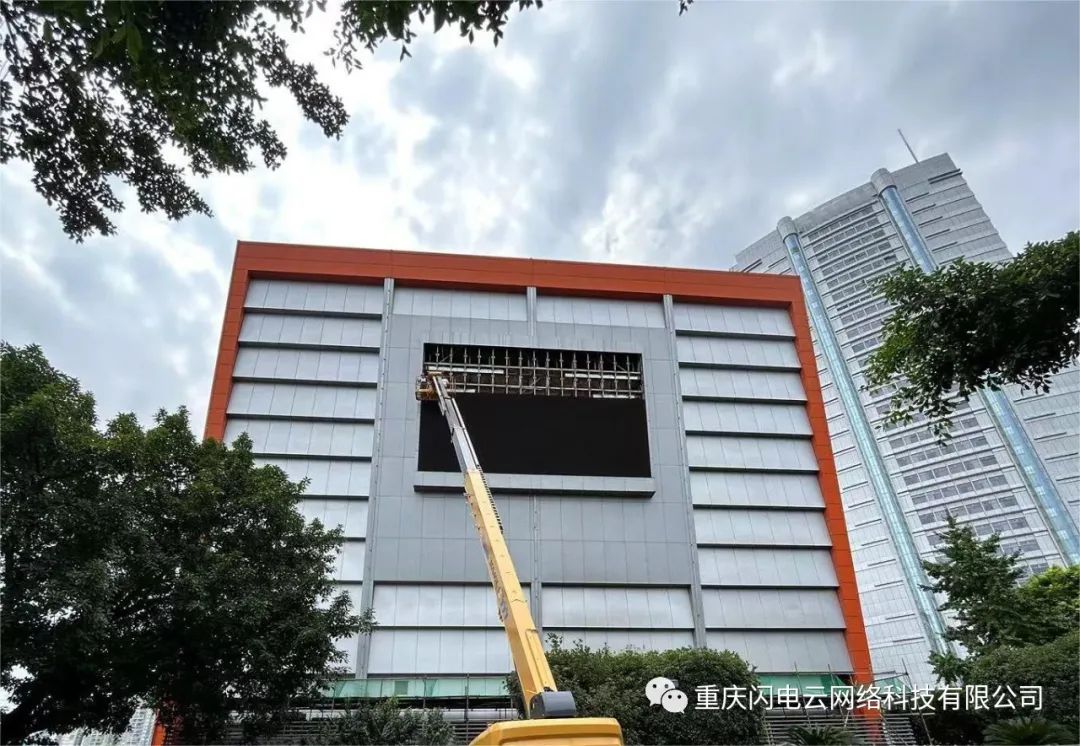

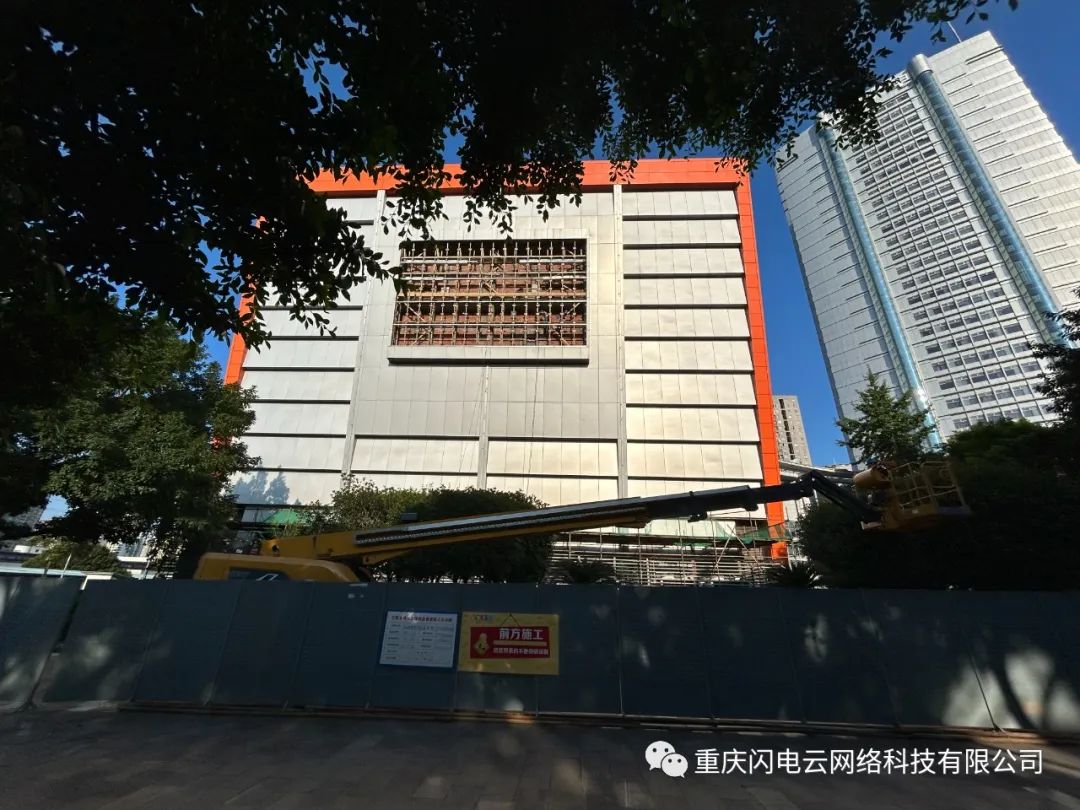

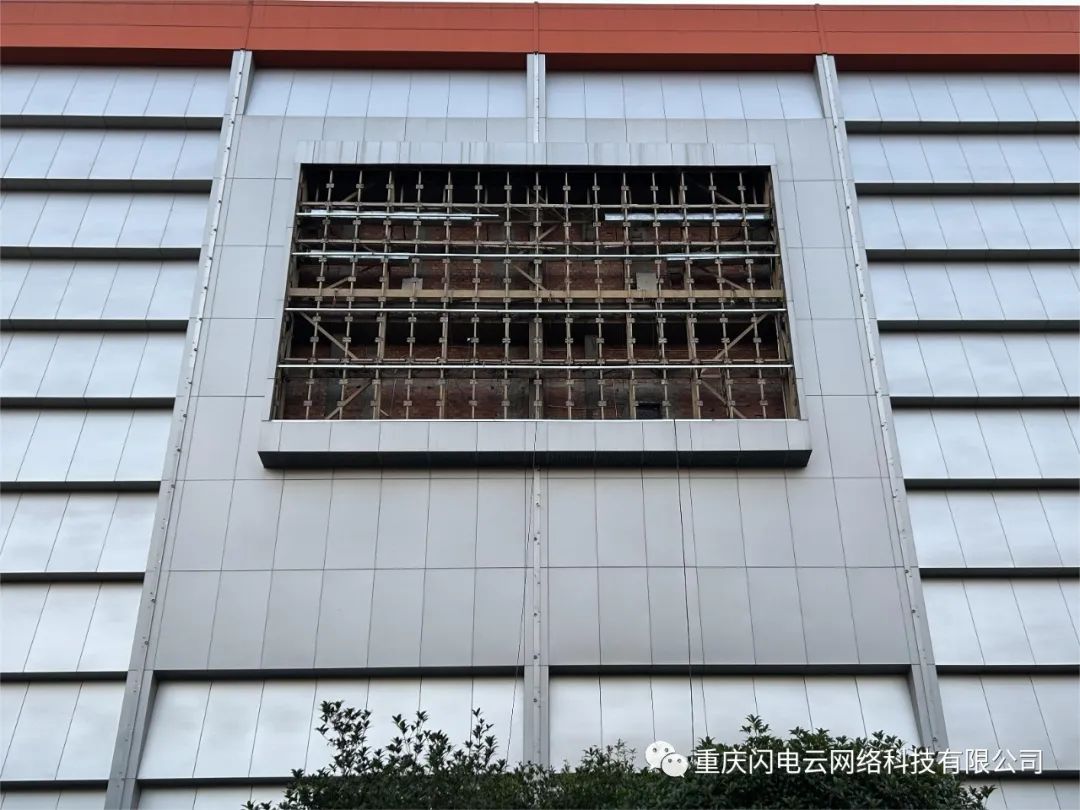

本项目施工位置在大楼外墙,离地15米左右,

且墙壁向内倾斜,施工难度大。

技术部同事从搭建钢结构,到最后包边调试,

共计约15天顺利完成本项目LED显示屏的安装

集团大厦户外LED显示屏圆满完成


640 (7).jpg

640 (6).jpg

640 (5).jpg

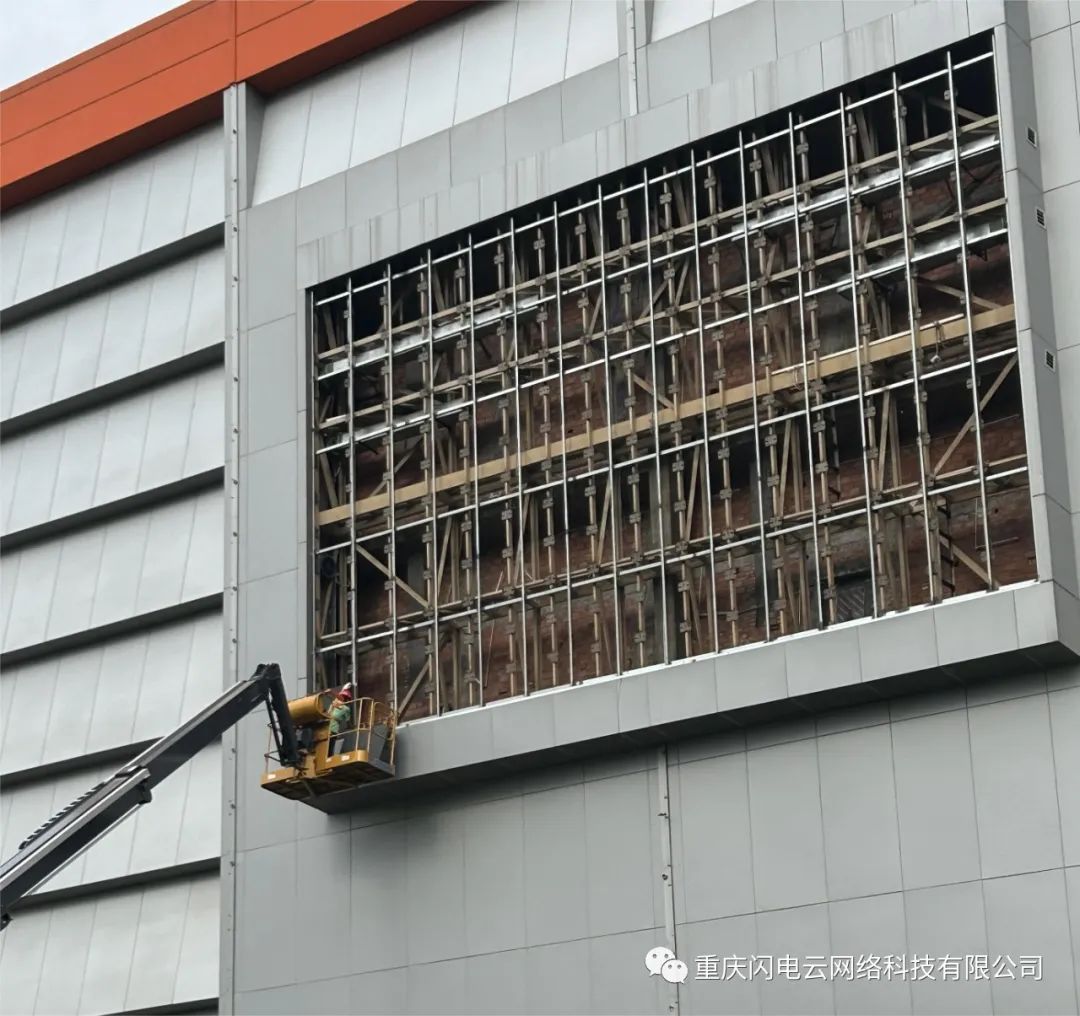

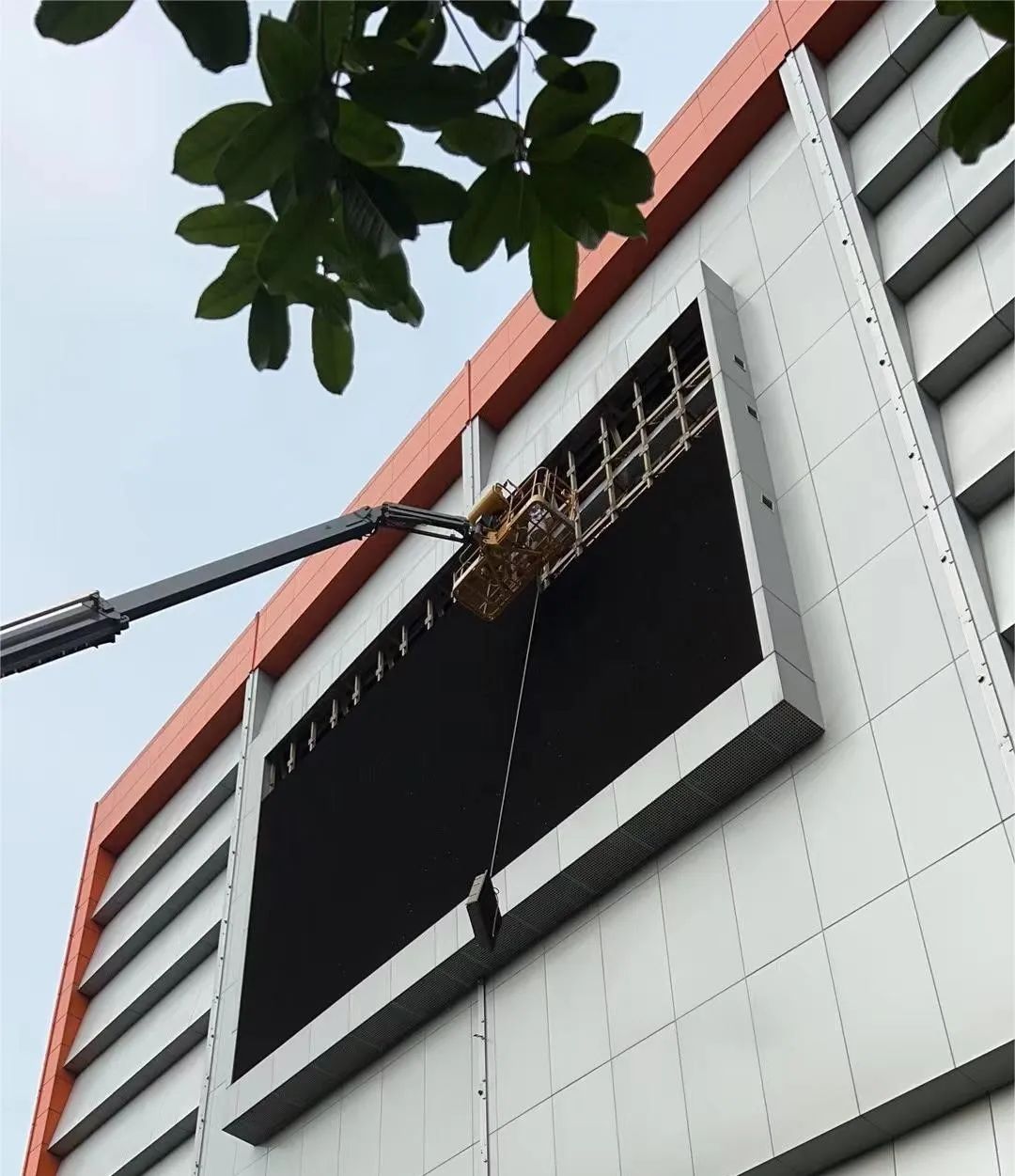

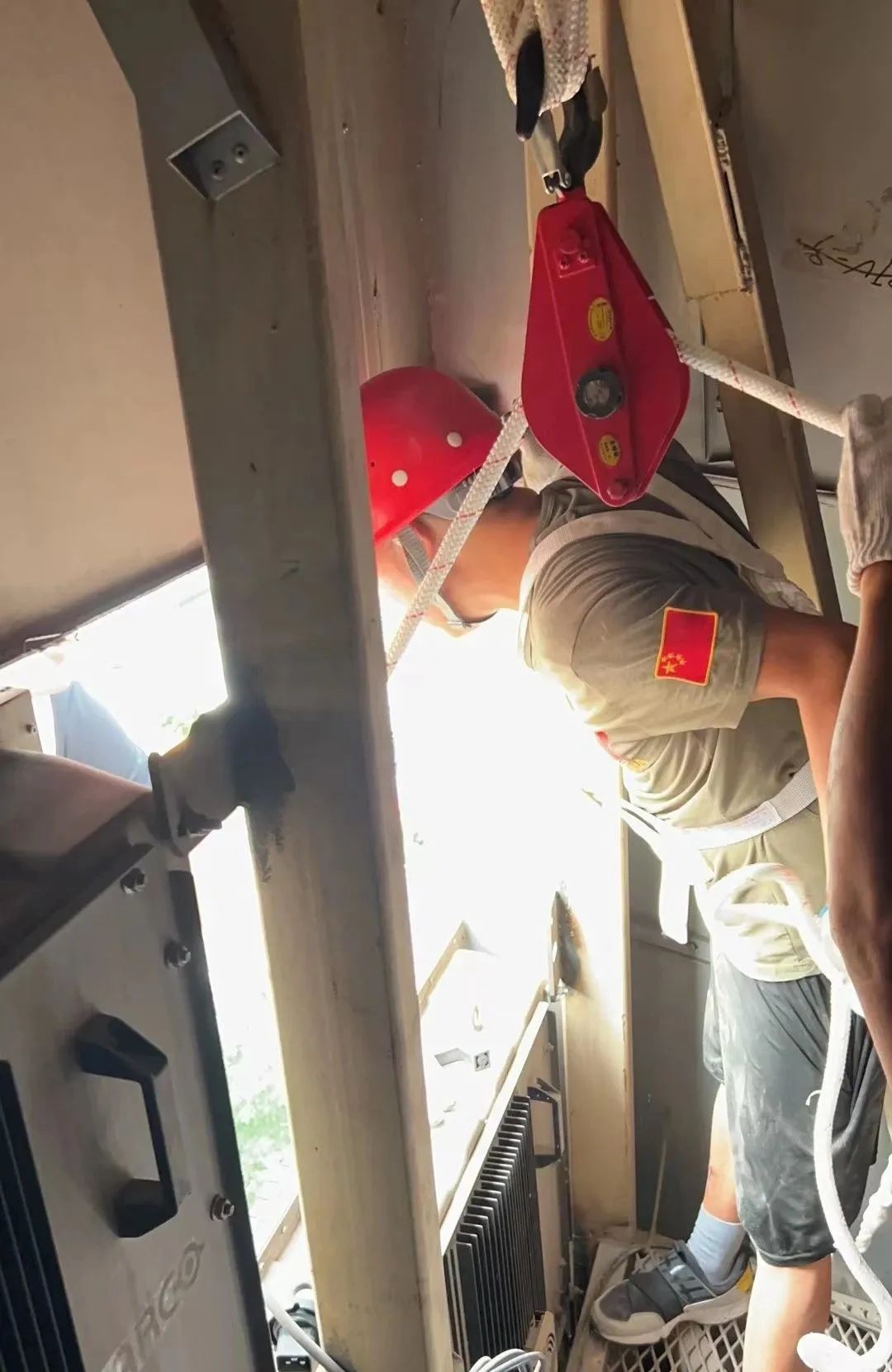

(工人高空作业)


640 (4).jpg

640 (3).jpg

640 (2).jpg

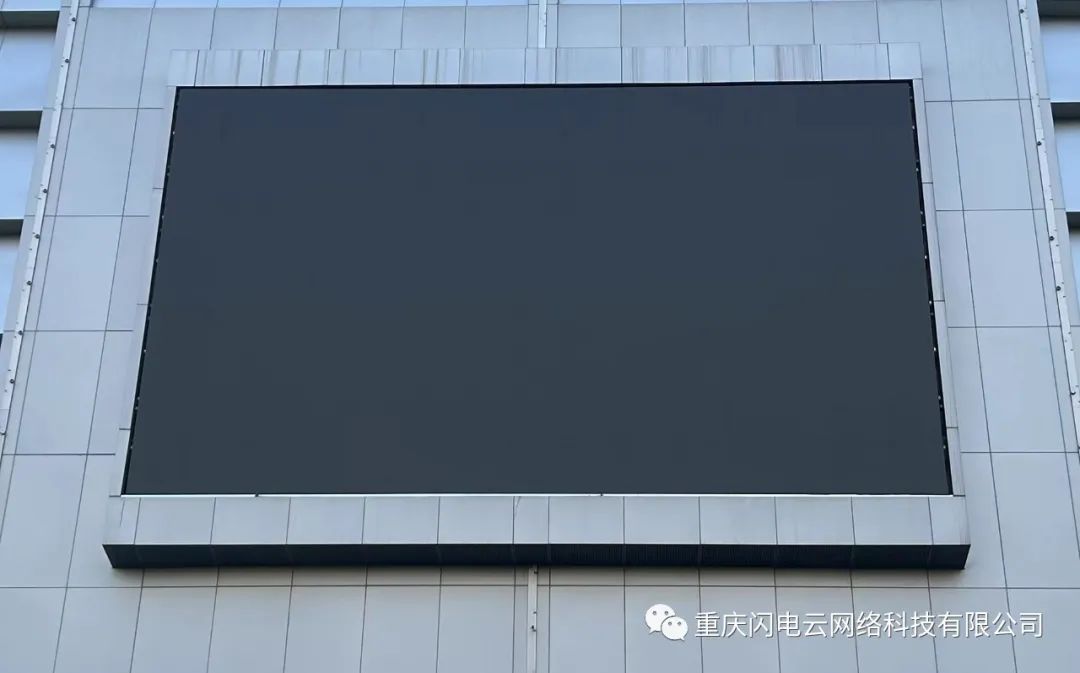

(显示屏搭建完成)

640 (1).jpg




查看详情>>

LED显示屏的那些封装方式!!!

08-01

LED显示屏是一种广泛应用于室内和室外场合的集高清晰度、高亮度为一体的显示设备。其中,LED的封装技术对于LED显示屏的性能和质量起到至关重要的作用,LED封装质量的好坏对LED显示屏的质量影响较大。

640 (7).jpg

1

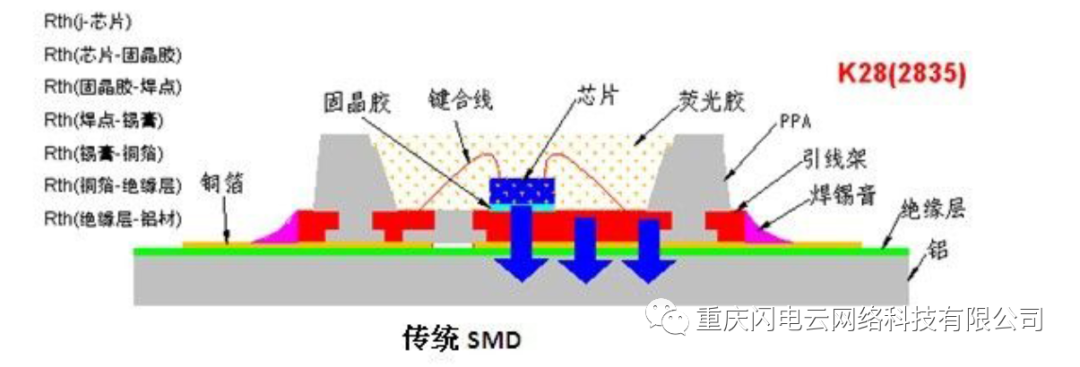

SMD封装


SMD封装(表面贴装封装)定义:

将LED芯片粘贴在电路板的表面上,并通过电极与电路板上的电路相连。SMD封装体积小、重量轻、成本低,广泛应用于室内显示屏、背光源、车灯等领域。

640 (6).jpg

SMD封装(表面贴装封装)优点:

SMD技术,具有可靠性高、抗震能力强、高频特性好等特点,使用此技术易于实现自动化,提高生产效率,因此SMD产品在当前LED行业中的发展占据重要地位。

搭载成熟的工艺,京东方MLED业务的SMD系列产品具有极高性价比 。采用单灯贴装,可混bin,使得模组间的亮度及颜色十分均匀 。同时使用成熟的返修工艺,可实现定点维修 ,带来更高的贴片良率及效率。

640 (1).png

2

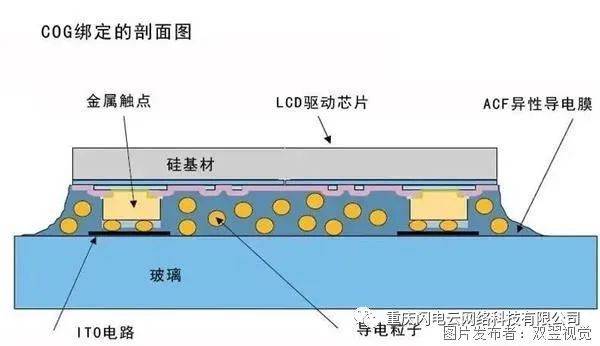

COG封装

COG封装(Chip on Glass)定义:

将LED芯片直接集成在玻璃上,并通过外部引线与电路板相连。COG封装具有紧凑、轻薄、高亮度等特点,广泛应用于手持设备、仪器仪表、车载显示器等领域。

640 (5).jpg

COG封装(Chip on Glass)优点:

玻璃背光的部件精度比普通 PCB产品要高10倍以上,对比直下式背光,LED的chip size缩小30倍以上,同时像素间距也缩小了约7倍,LED的数量能够增加约50倍;新品所搭载20736颗LED,具备2304个独立的驱动IC,使每一个物理分区都能够独立驱动,让每一个显示细节都得到了精心的管理。

减少了拼板,能够实现高拼能度的方案。以86寸产品规格为例,玻璃基的基板翘曲度变形度从4.5毫米降低至0.5毫米左右。原来传统PCB拼接数为8~16块,而玻璃基只需要4块,极大的减少了因高温高湿情况下的并行度和画面不匀的风险,使产品亮度更加均匀,亮度均匀度高达93%以上。

采用主动式AM驱动方案,让“一个驱动IC对应一个背光分区,每个分区直驱常亮”,避免传统PM驱动带来的频闪伤害。

640 (4).jpg

3

COB封装

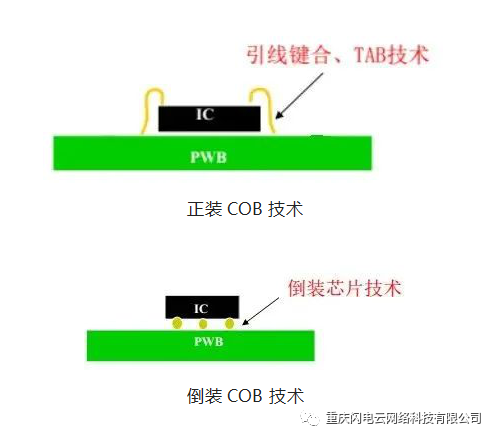

COB封装(Chip on Board)定义:

将多颗LED芯片集成在同一块电路板上,再通过外部连接器与主控制器连接的一种封装方式。

640 (3).jpg

COB封装(Chip on Board)优点:

具有更高的亮度和均匀度 COB封装中,多颗LED芯片被密集集成在同一块电路板上,因此LED光源之间的间距更小,光线更集中、更均匀,使得显示效果更加清晰、明亮。

热量更容易散发 COB封装中,LED芯片和电路板是直接焊接在一起的,因此电路板本身就能够承受一定的热量。同时,由于LED光源之间的距离更小,热量也更容易散发,从而降低了LED芯片的温度,提高了LED显示屏的寿命。

可以实现更高的像素密度 COB封装中,LED芯片的间距可以更小,因此可以在同样大小的显示屏上实现更高的像素密度,提高了LED显示屏的分辨率和显示效果。

维修更加方便 COB封装中,LED芯片和电路板是直接焊接在一起的,因此不需要使用支架、基板等附加零件,减少了故障发生的可能性。同时,如果出现故障,也可以更加方便地进行维修和更换。


LED封装的功能主要包括:

1. 机械保护, 以提高可靠性;

2. 加强散热, 以降低芯片结温, 提高LED性能;

3. 光学控制, 提高出光效率, 优化光束分布;

4. 供电管理, 包括交流/ 直流转变, 以及电源控制等。


查看详情>>

低碳环保 ,BOE MLED 显示节能先行

07-26

当前,节约能源和环境保护为目标的可持续发展战略成为全球环境发展的潮流。京东方MLED以切实行动践行低碳环保理念,不仅在高清显示方面独树一帜,节能方面也有着突出表现。

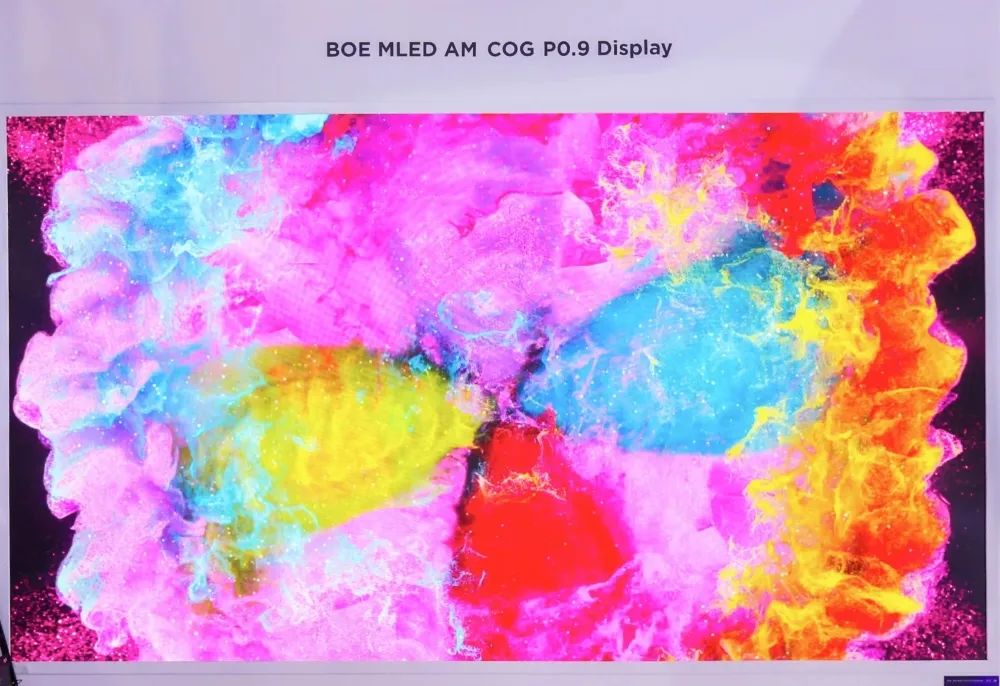

BOE MLED COG 显示产品以AM主动驱动技术、清晰至臻画质等优质特性闻名,而低功耗也是此产品显著优势之一。搭配先进工艺制程及AM驱动的玻璃基方案,显著提升了器件性能,使功耗有效降低。更低功耗,节能环保,为推动可持续发展贡献力量。

640 (2).jpg

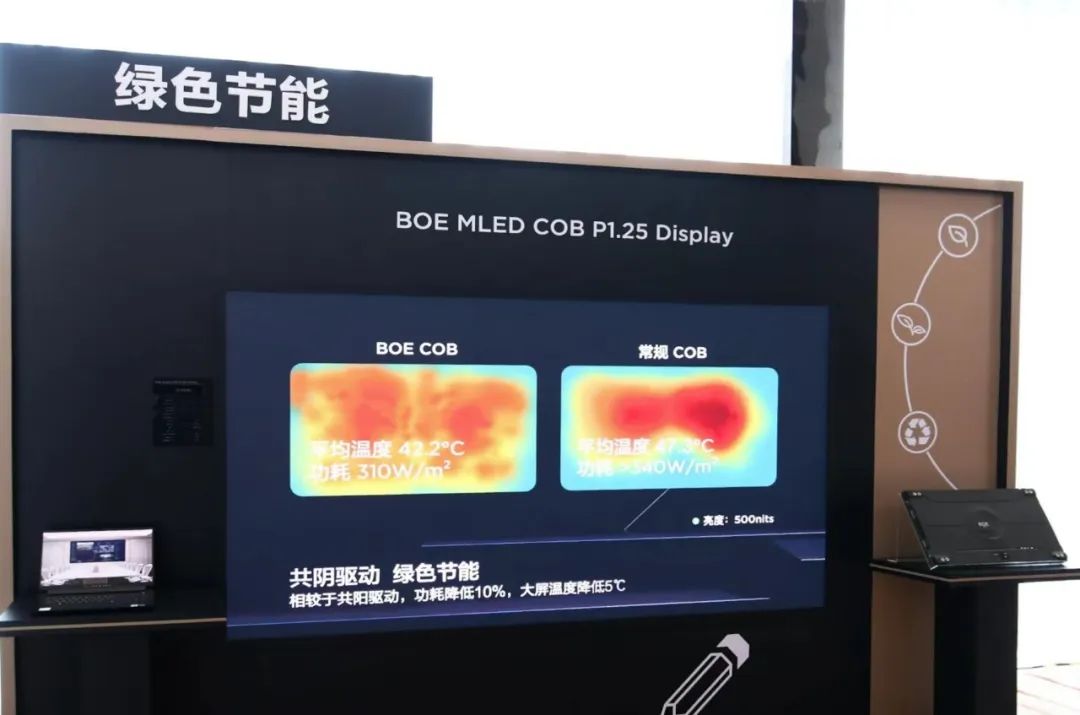

BOE MLED COB产品采用共阴驱动方式,使功耗有效降低10%以上,温度减低5℃以上,守护地球的绿色环保,切实践行低碳理念。极高性价比展现,显示内容随心定制,满足不同场景对不同屏幕显示的需求,绿色低碳与环保理念加持,BOE MLED COB产品成为众多用户的优质选择。

640 (1).jpg

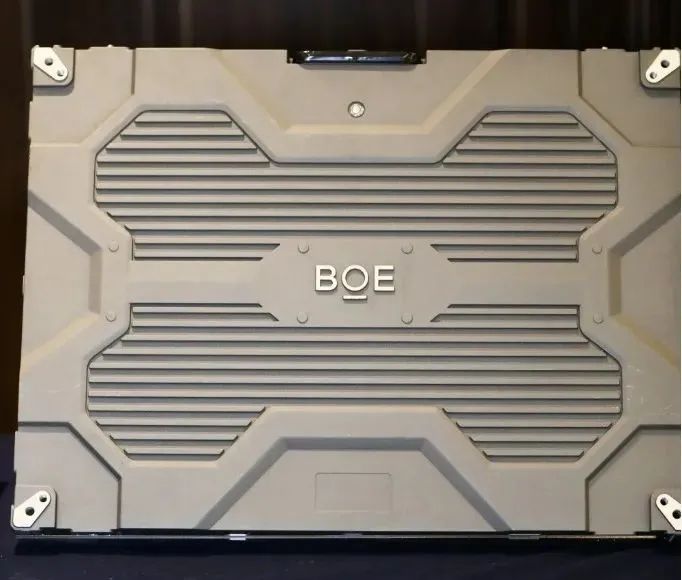

在BOE MLED的产品布局中,SMD系列产品占据重要地位,并且尽显绿色节能特点,其中尤为突出的是BOE MLED SMD BTQ产品和BOE MLED SMD BTS产品。

BOE MLED SMD BTQ产品在技术方面,采用恒流方式驱动LED,有效降低发光功耗,同时还可以进行单点、单灯维护,从多方面更好满足用户的定制化需求,打造出配适度极佳的显示解决方案。


BOE MLED SMD BTS是BOE MLED SMD共阴节能款产品,较常规5V供电产品功耗低约35%以上,有效减少电量;使用低压电源,可以大幅降低屏体热量,较常规5V供电产品温度低约20度以上;低温度运行可有效延长灯珠、IC等元器件的使用寿命,有效延长屏体使用年限,十分绿色环保。


查看详情>>

LED全彩显示 | 多一点色彩,多一份精彩

07-11

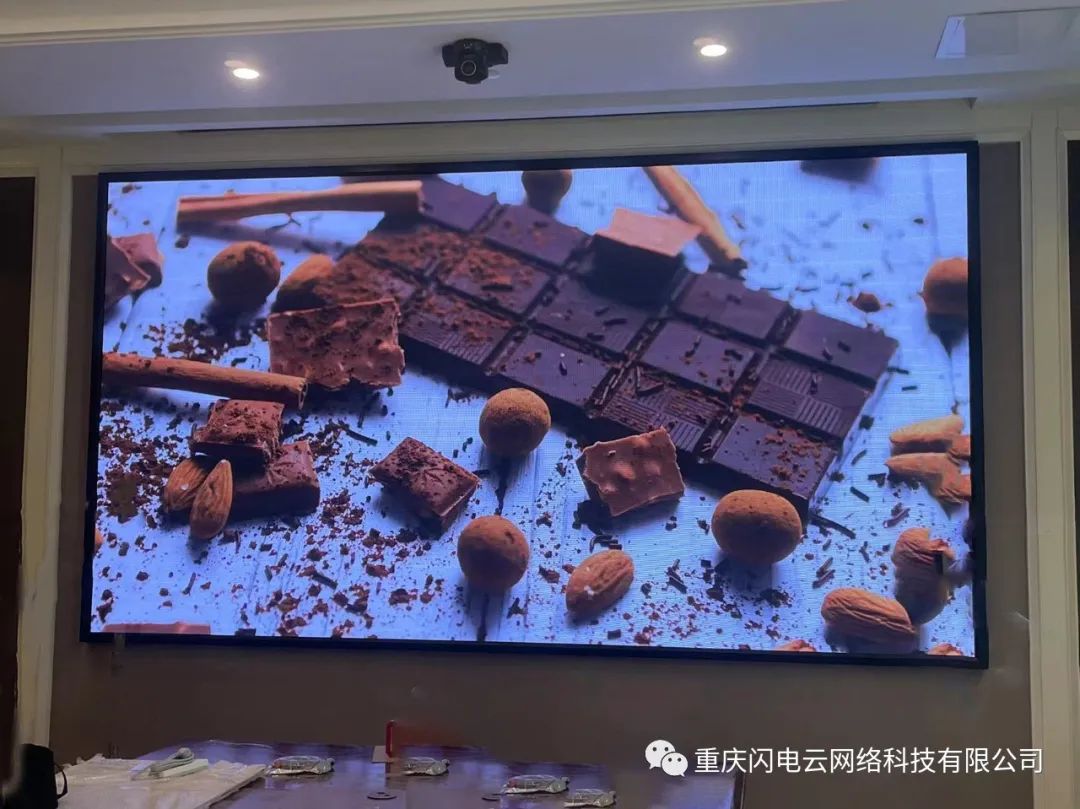

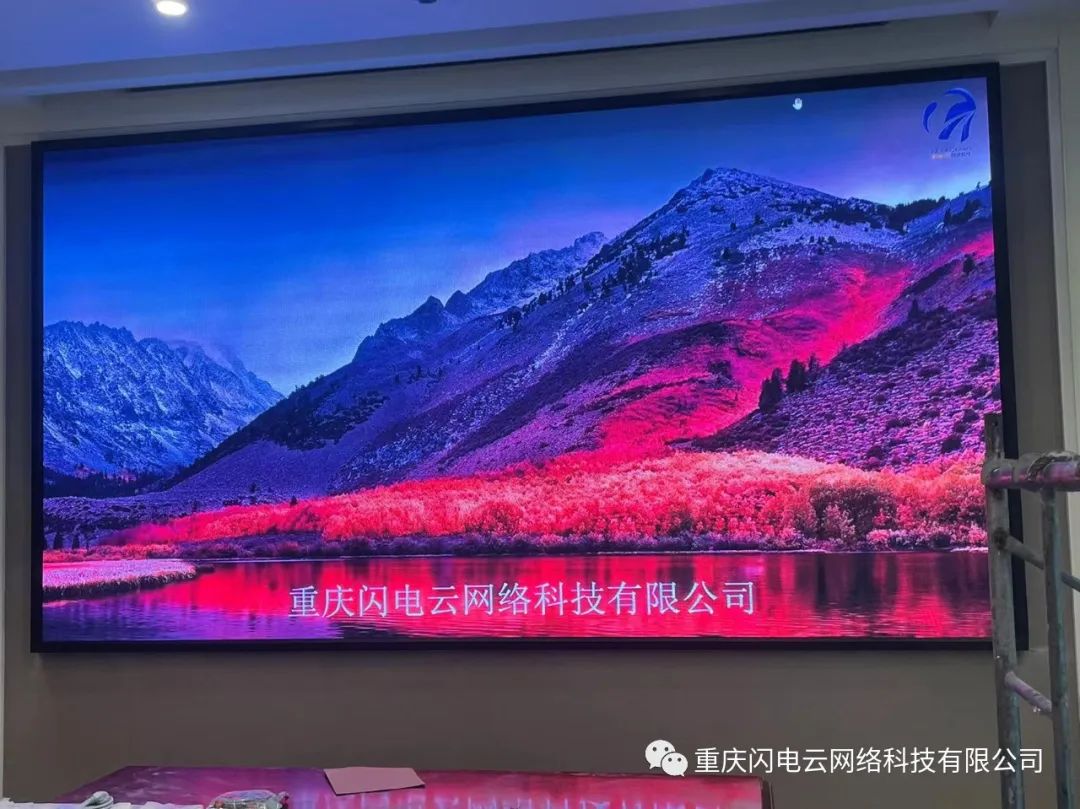

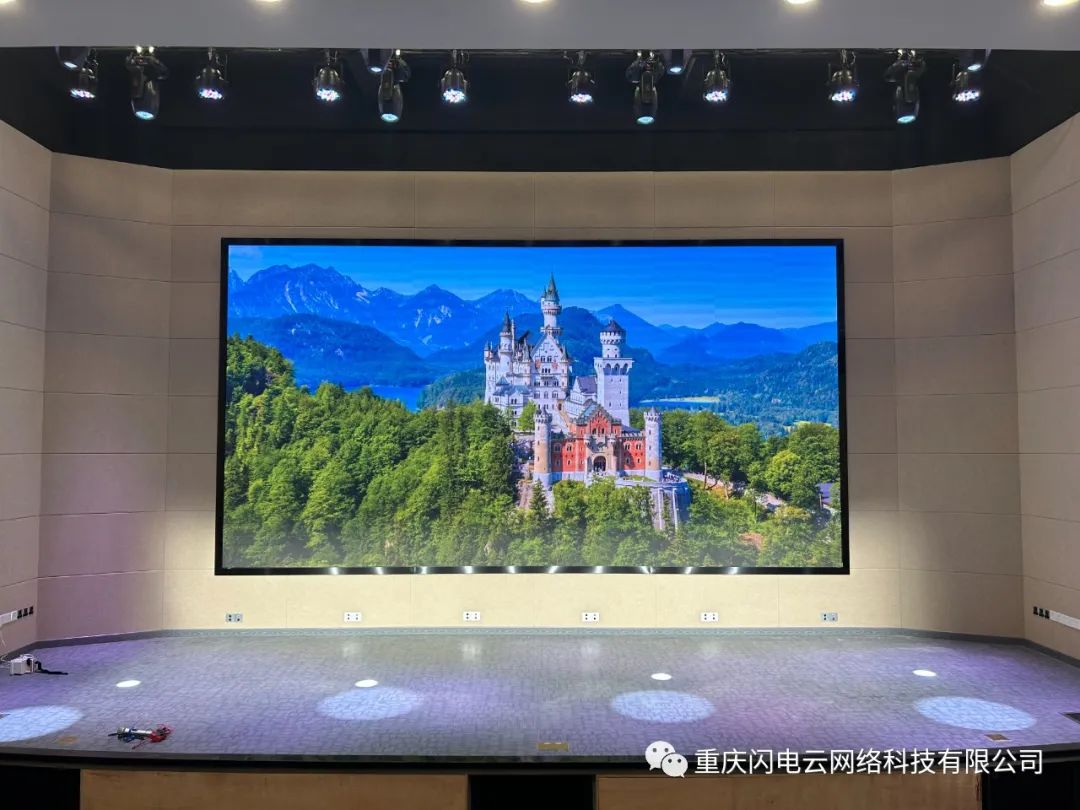

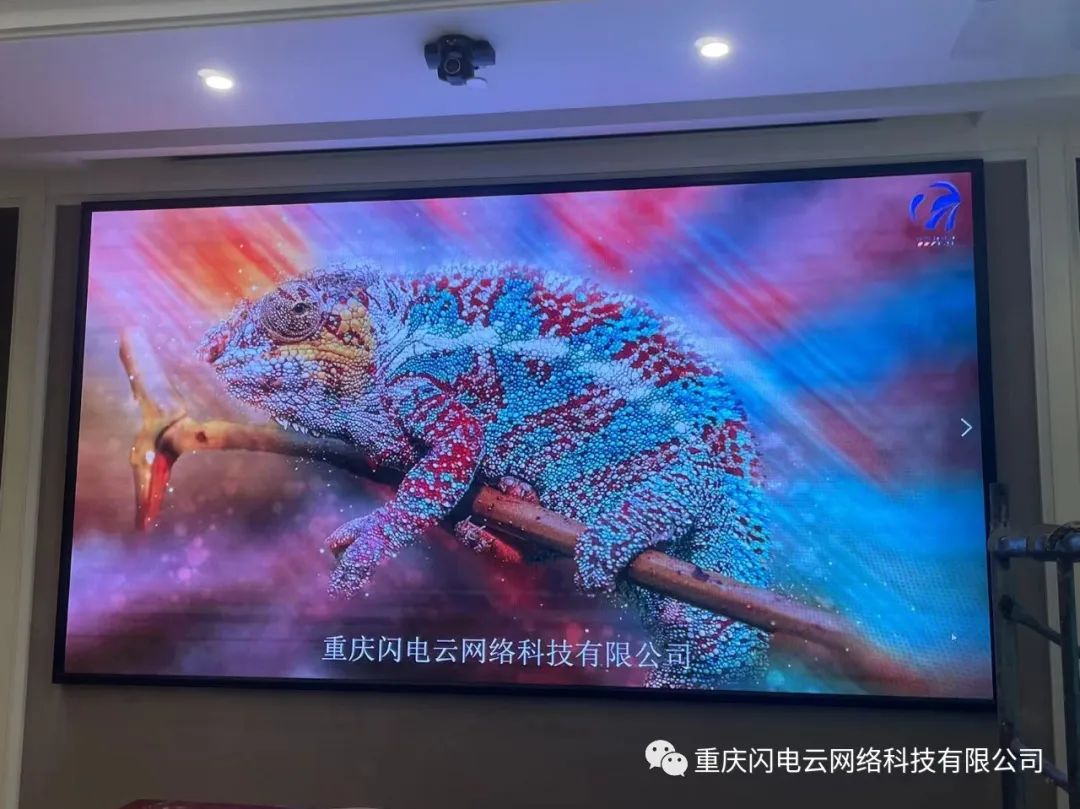

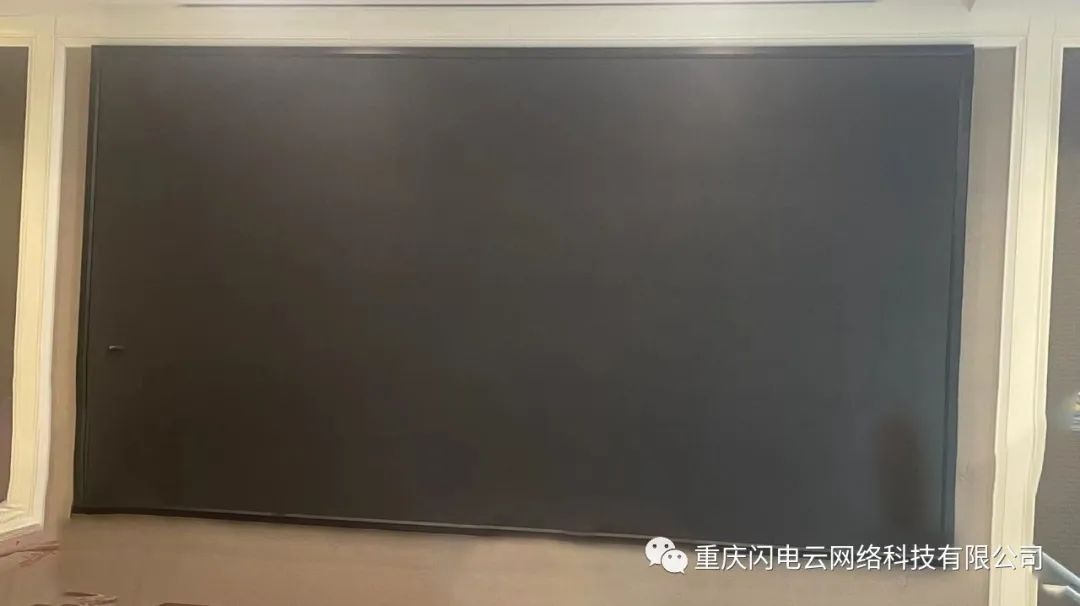

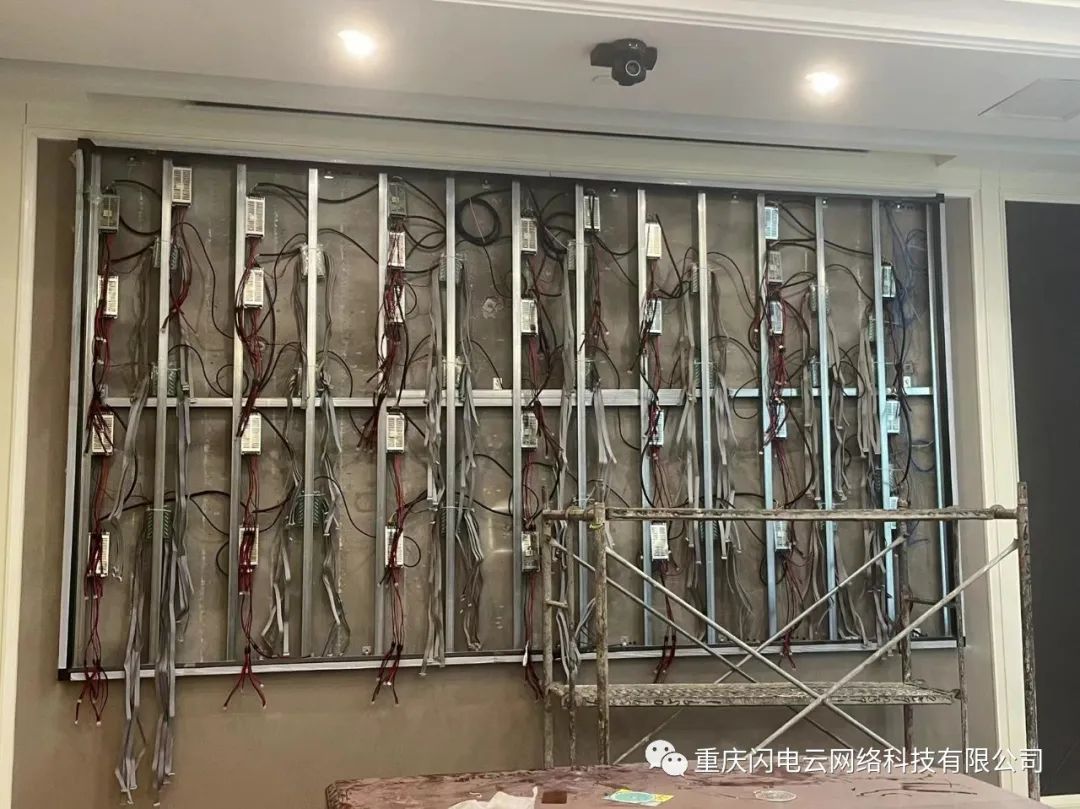

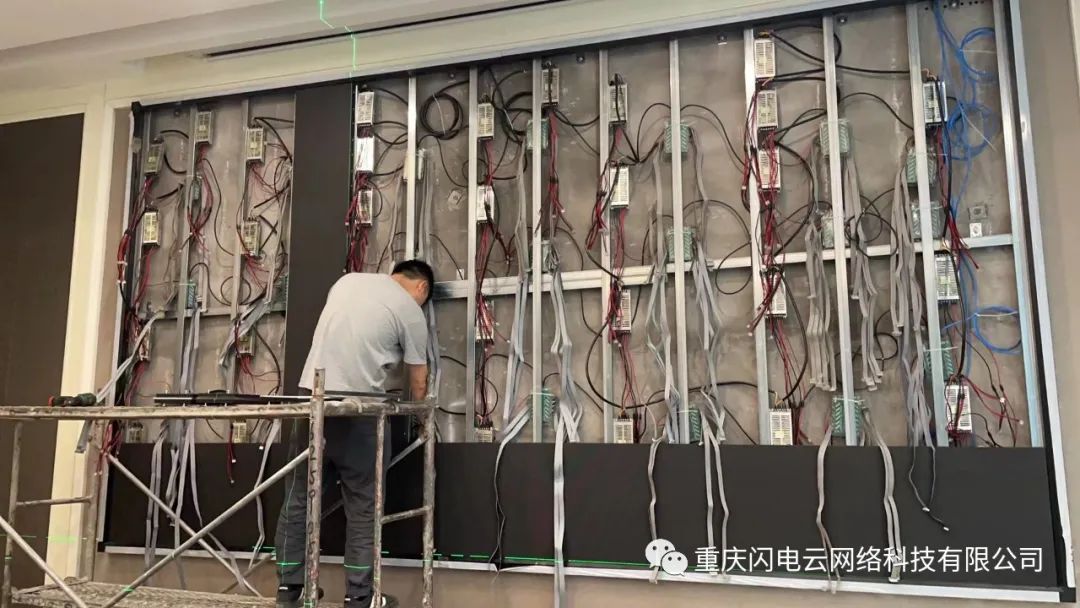

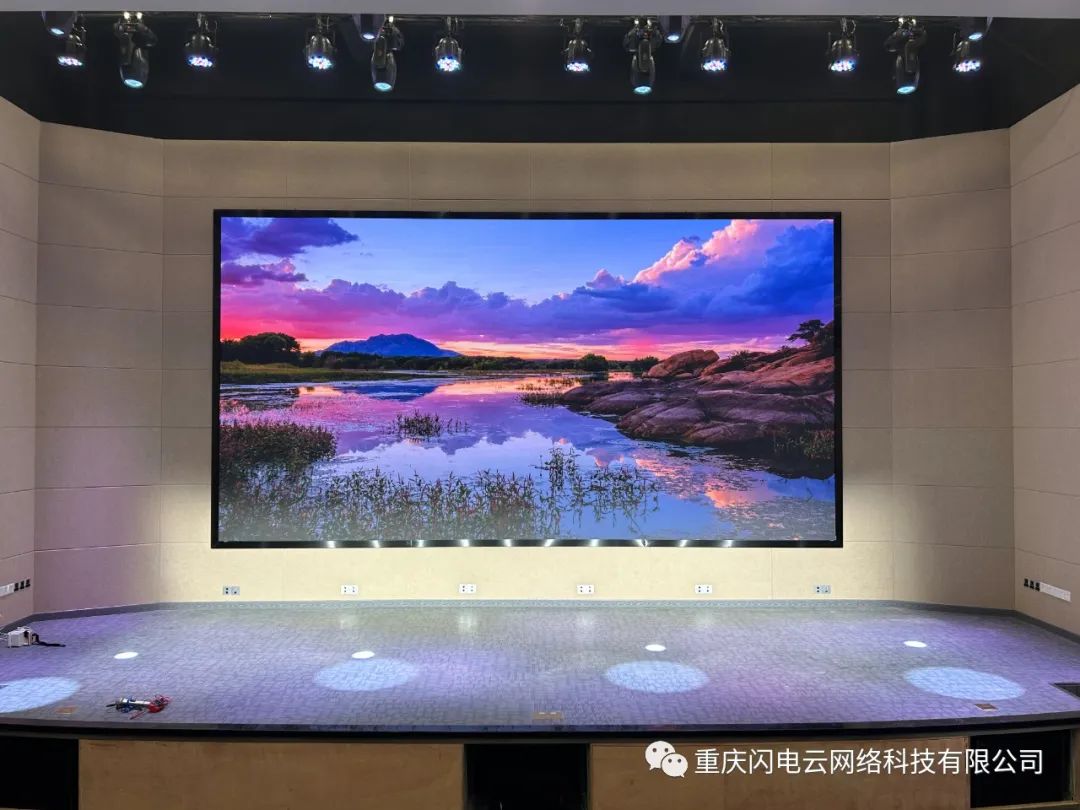

重庆某酒店室内全彩显示屏P2.5顺利落地



👉👉无缝拼接,数字化处理

无缝无框拼接,间隙可调;高精度单元屏体结构,可拼接多种尺寸和形状。


👉👉节能低效,性价比高

LED显示屏发光材料本身属于节能产品,配置专用驱动节能IC和高转换率驱动电源,且亮度可自动调节。

640 (5).jpg

640 (4).jpg


👉👉高灰低亮,细节更清晰

打造超高对比度优质显示效果,在低亮度的情况下仍能清晰显示细腻画面,不破坏画面完整性。

640 (3).jpg

👉👉超广色域,画面真实

LED提供准确和稳定的颜色,缤纷色彩的视觉体验,宛如浸入真境多彩世界。


👉👉高刷新,高帧频

画面显示稳定,响应速 度快,屏幕显示无拖影、闪烁现象,彰显卓越显示效果。

640 (2).jpg

640 (1).jpg


👉👉应用领域

LED室内全彩显示屏广泛应用各种场合,不同场景。



查看详情>>

彰显流光溢彩,凸显缤纷世界

07-03




LED显示屏是由LED灯珠和LED PC面板组成的,它通过红色,蓝色,白色,绿色LED灯的亮灭来显示出文字、图片、色彩、动画、视频、影音等多数内容。

LED电子显示屏集微电子技术、计算机技术、信息处理于一体,具有色彩鲜艳、动态范围广、亮度高、寿命长、工作稳定可靠等优点。LED显示屏广泛应用于商业传媒、文化演出市场、体育场馆、信息传播、新闻发布、证券交易等,可以满足不同环境的需要。

640 (5).jpg

640 (4).jpg


性能特点:

1、高强度发光,阳光折射下,可将屏幕表面内容高清呈现在可视范围内。

2、灰度控制级别高。可利用1024~4096级灰度控制清晰逼真的显示出16.7M以上的颜色,保证画面超强立体感。

3、驱动功率大,扫描方式以静态锁存为主,保障高强度亮光。

640 (3).jpg

640 (2).jpg


4、为保证播放效果的最佳性,在不同的背景环境下可通自动调节功能合理控制光亮。

5、电路集成主要借助大规模进口装置,提升运行的可靠性,有利于进行维修调试工作。


640 (1).jpg



6、利用现代化数字处理技术处理视频,对扫描主要选择技术分布的方式,设计呈现模块化、采用静态恒流驱动,自动化调节光亮,进而实现画面的高保真性、无重影幌动,提升影像画面的清晰程度。

7、信息显示种类丰富如图标、视频、文字、动画、图片等,并且现实形式多样,如联网、远程现实等,常见色彩与工艺的结合。

查看详情>>

高尖护眼技术助力打造健康绿色新“视”界

06-19

BOE(京东方)坚持以绿色健康的创新显示技术赋能各类智能终端产品,同时通过助力护眼显示相关行业标准发布,让更多健康绿色的显示产品走进人们的生活,守护人们用眼健康。

显示技术主要有两大类,一类是LCD,一类是OLED,简单说是LCD是需要有背光照射在非常小的红绿蓝滤光片上,从而发出不同颜色的光;而OLED是本身自己就能发光,不需要背光。

640 (2).jpg


首创高端柔性OLED PWM调光技术解决频闪难题

频闪主要指的是PWM,就是光源依靠快速地点亮熄灭来进行发光;而没有频闪的调光我们一般称为DC(直流)调光,即光源一直点亮,不熄灭。由于高频PWM调光一般靠频率的动态切换来调节屏幕亮度,在暗光环境下,屏幕闪动可能会被人眼的视觉细胞感知,刺激眼部肌肉运动,长时间使用会导致眼部不适。

为了解决这一难题,京东方基于高端柔性OLED技术创新研发行业领先的超高频PWM调光模式,能够实现最高3840Hz的调光频率,不仅带来更流畅的视觉体验,而且在暗光环境下也能大幅降低屏幕频闪对人眼的潜在危害。


低蓝光技术打造健康臻彩视感

640 (1).jpg


研究表明,400-440nm波段范围内的有害蓝光会提升人的警觉性、抑制褪黑素自然释放,从而影响夜间睡眠,长时间接触电子设备产生的蓝光可能损害视网膜,带来一系列眼部问题。

因此,京东方创新推出的硬体低蓝光方案通过优化设计屏幕发光器件的蓝光主峰位,把对人眼伤害最大的435nm-455nm波长区间的蓝光主波峰移至460nm附近,对人眼视网膜细胞更友好,也使色彩呈现更加真实自然。


为了进一步提高显示面板的色域和色准,并满足更低功耗需求,京东方还创新研发了新型低蓝光彩膜,搭配低蓝光显示技术优化色彩表现,将主流全高清产品升级到99%以上sRGB色域,色彩精准度则达到ΔE<2,在实现健康护眼特性的同时确保真实绚丽的画面显示。


查看详情>>

BOE MLED xR虚拟拍摄技术——给你沉浸式新体验

05-17

xR,即Extended Reality,是现实世界和虚拟现实的结合,让我们在现实世界中探索数字世界。无论是在游戏、教育、娱乐、医疗还是企业领域,xR可以创造更为真实、沉浸、创新的体验,不仅带来视觉和体感上的革新,更为我们的生活和工作带来颠覆性的革命。

640 (1).jpg


BOE MLED xR:让未来的梦想成为现实

BOE MLED xR技术解决方案为用户提供卓越的画面呈现和拍摄体验。在屏幕方面,采用了超黑材质黑灯,与面罩设计高度融合,带来更高的对比度和更好的画面质量,可实现更加沉浸式的体验。同时,还实现了7680hz的行业刷新率和1/8scan的扫描率,以及160°超高视角和宽色域,支持HDR等多项功能,让用户能够享受到更加出色的拍摄效果和多样化的拍摄角度选择。

xR虚拟拍摄技术作为当下最为流行的技术之一,将虚拟和真实环境结合在一起,让用户体验到前所未有的、更加沉浸式的电视、网络节目甚至企业会议。xR技术被划分成多个层次,从通过有限传感器输入的虚拟世界到完全沉浸式的虚拟世界。具体而言,xR包括增强现实(AR)、虚拟现实(VR)、混合现实(MR)等多种形式。


BOE xR解决方案:多领域应用 满足不同用户需求

01教育培训

通过虚拟现实技术模拟真实情境,为学生提供互动式、沉浸式学习体验。

02游戏娱乐

利用虚拟现实技术打造沉浸式的游戏体验,让玩家感受到身临其境的感觉。

03医疗保健

通过虚拟现实技术模拟身体结构或模拟手术过程,医生可以更加直观地了解患者病情,提高手术精确度。

04虚拟试衣间

通过混合现实技术,让消费者可以在线上试穿衣物,提高购物体验。

05工业制造

通过混合现实技术,将虚拟设计的信息呈现在实际的物体上,帮助工人更高效地完成任务。

06建筑设计

通过虚拟现实技术,让设计师可以直观地感受到设计效果,提高设计质量。



1、产品优势:模块化设计+多项功能支持

BOE MLED xR整体解决方案分为高、中、低三个等级,以满足不同用户需求,具有丰富的优势和卖点。首先,其箱体采用模块化设计,能够支持前后维护;其智能独立模块可以存储独立的校准和运行参数;框架底部有磁吸辅助安装设计,人性化快速锁设计以及快速曲面屏安装系统;边缘设有LED保护系统和底部地脚支撑,可以保护底部LED免受磕碰。此外,产品采用了超黑材质黑灯,与面罩设计高度融合,具有更高的对比度,提供更好的画面质量呈现。160°超高视角为拍摄提供更好的效果,独立中控方便拆换,并支持高刷新率、广视角、宽色域和HDR等功能。

2、xR一站式播控系统

“xR一站式播控系统”是一个能够帮助用户轻松完成各种xR虚拟直播任务的软件,它具备场景切换和特效触发功能,以及智能无人值守功能,能够提高直播效率和质量,提升用户体验。在操作上非常简单,并且它还针对平板端进行了专门的开发,所以能够提供虚拟场景切换和三维特效触发功能,非常适合需要在平板上进行虚拟直播的用户使用。

3、xR虚拟拍摄体验助手

“xR体验助手”是一款方便使用的小程序,能够提供录制的功能,让观众能够更加便捷地进行虚拟拍摄体验。用户通过小程序录制的视频可以随时观看和分享。这项功能也为客户提供了一种新型的互动形式,提高了用户参与度和体验感。


查看详情>>
